cob显示屏洁净车间建设方案示例

2022-04-26
共有3367家企业看过

     cob显示屏洁净车间建设方案简要:


     cob显示屏工艺流程:点测-分选-固晶-焊线-点胶-真空灌胶-喷砂

     a)点测:点测出芯片的波长,亮度,电流,电压的值;

     b)分选:分选出红光波长5nm片内均匀性,蓝绿光波长3nm片内均匀性,红蓝绿亮度值8-12%误差范围片内均匀性的芯片;

     c)固晶:通过银胶和环氧树脂固晶胶将分选出的芯片固定在PCB板上;

     d)焊线:通过引线键合技术将PCB上的焊盘和芯片焊盘用金线连接;

     e)点胶:通过高精度点胶设备使用环氧树脂将红绿蓝芯片点成单个的像素点;

     f)真空灌胶:在真空的密闭环境中,灌入一层加入炭黑的硬质硅胶;

     g)喷砂:通过喷砂机使得胶体表面粗糙化。


     拓展知识cob封装和smd封装相比:

     1、COB技术省去SMD发光管封装过程、分光分色、编带、贴片等工艺流程,缩短工艺路径,提高产品生产过程的可靠性。COB产品面板整体灌封,具有抗潮、防撞,防护等级达到IP54,没有引脚裸露,防静电击穿,提高使用过程可靠性,经数据统计,其平均失效率比SMD降低1个数量级,有效改善了SMD LED显示屏可靠性与稳定性的问题。

     2、没有单灯尺寸限制和贴片技术限制,点间距可以做到更小

     3、焊线后未经回流焊,无高温损伤,失效率低


     详细设计要点请联系合洁科技光电显示车间建设工程师

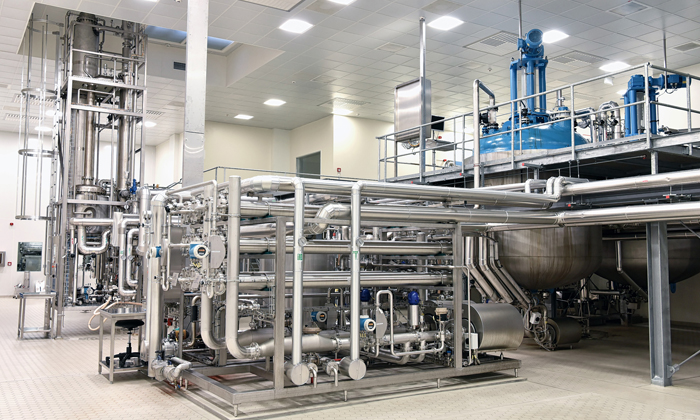

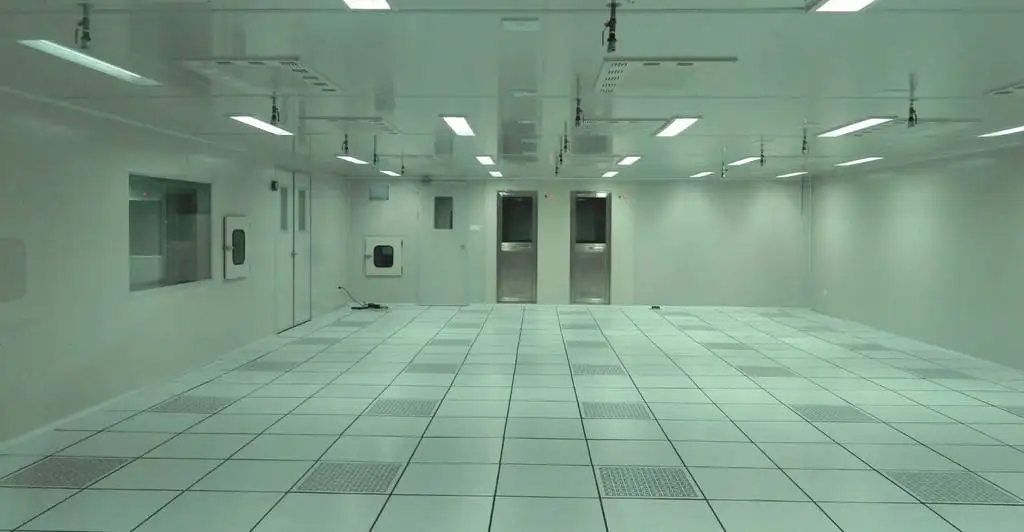

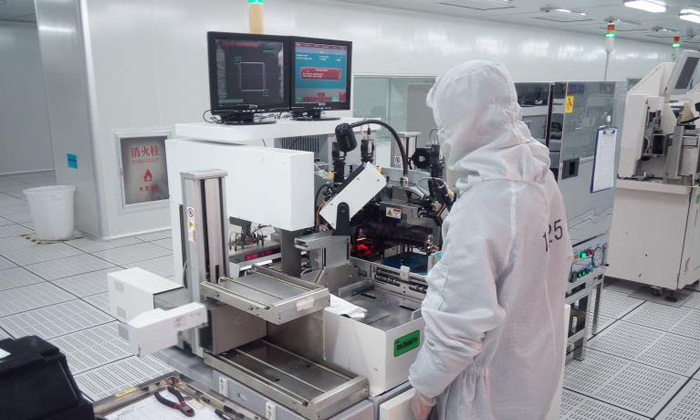

     洁净车间工程示例如下:
