空压系统

2018-10-07 11:54:47
|
作者:合景机电
|
浏览:1415

   空气压缩机(Compressed air)是工业现代化的基础产品,常说的电气与自动化里就有全气动的含义;而空气压缩机就是提供气源动力,是气动系统的核心设备机电引气源装置中的主体,它是将原动(通常是电动机)的机械能转换成气体压力能的装置,是压缩空气的气压发生装置。


空压系统


   压缩空气是仅次于电力的第二大动力能源,又是具有多种用途的工艺气源,其应用范围遍及石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、 食品、医药、生化、国防、科研等行业和部门。


空压系统


   压缩空气一般是作为一种动力源,应用很广。
   驱动气缸,产生直线运动;驱动气动马达,产生旋转运动;
   压缩空气储存能量 ;驱动射流元件,进行运算和控制。
   利用其携带某些物质,完成工作。例如喷砂清理;喷药;喷水清洗;喷漆。
   利用其可压缩特性,起缓冲,弹簧作用。气体弹簧;缓冲垫等。
   以及以上的派生应用。比如气缸可以派生气囊,空气垫等。


空压系统

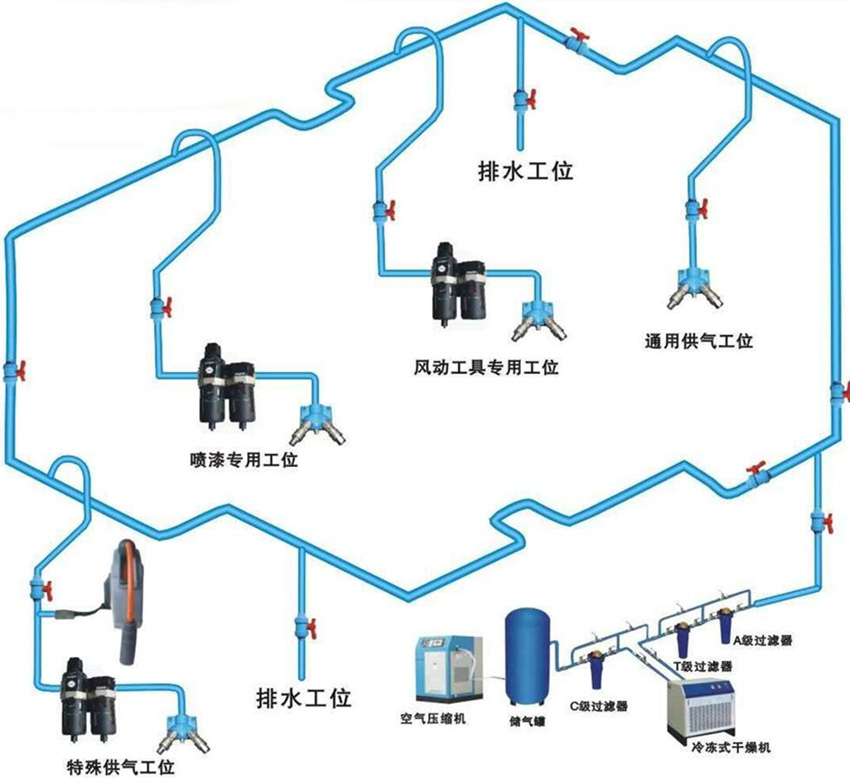

   压缩空气系统:组成由供气端至用气端组成如下。
   空气压缩机→储气罐→过滤器→干燥机→输气管道→用气端口
   压缩空气是通过空气压缩机来产生的。
   (1)压缩机,大气压力的空气被压缩并以较高的压力输给气动系统。这种就把机械能转变为气压能。
   (2)电动机,给压缩机提供机械能,它是把电能转变成机械能。
   (3)压力开关,将储气罐内的压力来控制电动机,它被调节到一个最高压力;达到这个压力就停止电动机,也被调节另一个最低压力,储气罐内压力跌到这个压力就重新启动电动机。
   (4)单向阀,让压缩空气从压缩机进入气罐,当压缩机关闭时,阻止压缩空气反方向流动。
   (5)储气罐,贮存压缩空气。它的尺寸大小由压缩机的容量来决定,储气罐的容积愈大,压缩机运行时间间隔就愈长。
   (6)压力表,显示储气罐内的压力。
   (7)自动排水器,无需人手操作,排掉凝结在储气罐内所有的水。
   (8)安全阀。当储气罐内的压力超过允许限度,可将压缩空气排出。
压缩空气系统
   (9)冷冻式空气干燥器,将压缩空气致冷到零上若干度,使大部分空气中的湿气凝结。这就免除了后面系统中的水份。
   (10)主管道过滤器,在主要管路中,主管道过滤器必须具有最小的压力降和油雾分离能力。它使管道内清除灰尘、水份和油。


空压系统
