低压配电

2018-10-07 11:44:06
|
作者:合景机电
|
浏览:2306

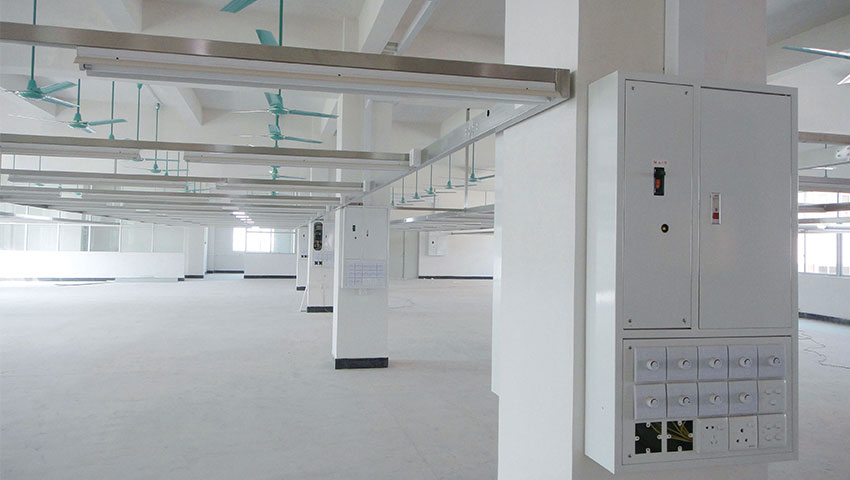

   低压配电系统由配电变电所(通常是将电网的输电电压降为配电电压)、高压配电线路(即1千伏以上电压)、配电变压器、低压配电线路(1千伏以下电压)以及相应的控制保护设备组成。


   组成

   低压断路器 :低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用。



   (1) 断路器附件


   (2) 微型断路器 :微型断路器,简称MCB,是建筑电气终端配电装置中使用最广泛的一种终端保护电器。


   (3) 塑壳断路器 :塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。


   (4) 框架断路器


   (5) 智能型万能断路器


   智能配电 :

   (1) 低压无功补偿成套装置


   (2) 复合开关


   (3) 操作手柄


   (4) 无功补偿控制器


   低压配电开关 :

   (1) 负荷开关 :负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名。


   (2) 隔离开关 :隔离开关是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使 用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路措施。





   位置、含义

   1、I 表示所有带电部分绝缘。T 表示是中性点直接接地。

   2、T 表示设备外壳直接接地,它与系统中的其他任何接地点无直接关系;N 表示负载采用接零保护。

   3、C 表示工作零线与保护线是合一的;S 表示工作零线与保护线是严格分开的。



   二次配电系统是由继电保护、安全自动控制、系统通讯、调度自动化、DCS自动控制系统等组成的系统。二次系统是电力系统不可缺少的重要组成部分,它是实现人与一次系统的联系监视、控制,使一次系统能安全经济地运行。
